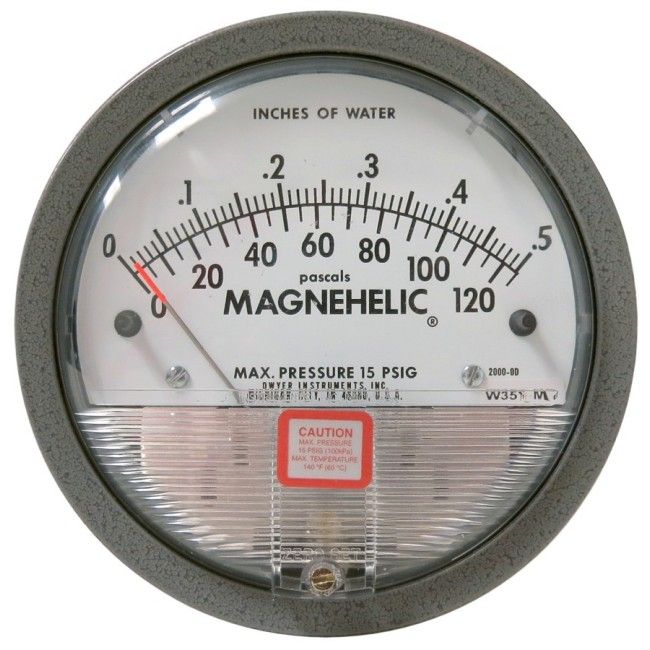

Manomètre Magnehelic à échelle de 0 à 0,5 pouces d'eau (0 à 120 Pa), pour mesurer la pression différentielle

Manomètre de marque Magnehelic pour mesurer la pression différentielle. Cet instrument de mesure vient avec un boyau de caoutchouc d’un diamètre de ³/₁₆ po X 10 pi de longueur et des accessoires de montage et d’obturation. L’échelle de mesure est à double graduation de 0 à 0,5 pouces d’eau (inAq) et de 0 à 120 Pascals. Ce manomètre indique la pression positive, négative et différentielle avec une précision de ± 2 % de la pleine échelle. Vendu à l’unité.

Ce manomètre est utilisé lors des gros travaux d’enlèvement de l’amiante ou de décontamination. Il est très important d’éviter la dispersion des poussières d’amiante lors des travaux. Ce manomètre permet de valider que la zone de travail est en pression négative, par conséquent, que les poussières resteront dans la zone de travail afin d’y être filtré.

Ce manomètre s’installe à l’extérieur du site contaminé, près de l’entrée des travailleurs. À l’aide d’un tuyau flexible, une mesure est prise à l’intérieur du site et est comparée avec celle de l’extérieur.

Caractéristiques :

• Son design résiste aux chocs, aux vibrations et aux fortes pressions
• Il ne contient aucun liquide qui pourrait geler ou s’évaporer ultérieurement
• Il ne nécessite aucune batterie ou autre source d’alimentation
• Il est largement utilisé dans l’industrie de la mécanique et du bâtiment pour mesurer la ventilation, la résistance aux filtres, la vélocité de l’air, etc.
• Il peut facilement être encastré ou installé en surface
• Il est fait d’un moule en aluminium muni d’un revêtement résistant à la corrosion
• Sa valeur limite de pression : -20 inHg à 30,54 inHg, -9.82 psig à 15 psig, -0.677 bar à 1,034 bar
• Il est muni d’une valve de surpression qui s’active à 25 psig, 50,79 inHg, 1,72 bar
• Sa valeur limite de température : 20°F à 140°F (-6.67°C à 60°C)
• Il est conçu pour une lecture en position verticale
• Il possède deux paires de raccords, une pour haute pression et une pour basse pression, NPT femelle d’un diamètre ¹/₈ po

Prenez note qu’il nous arrive parfois de recevoir des appels concernant l’échelle de mesure qui est en pouce d’eau (inAq) et non en kPa (kilopascal). Nous avons recueilli quelques réponses à ce sujet :
- L’échelle en pouce d’eau (inAq) est plus sensible que celle en kPa.
- Aucune variation ne pourrait être visible avec un appareil à échelle en kPa.

Principe de fonctionnement lors des travaux d’enlèvement de l’amiante

• Installer les pièces de plastique noir à l’aide des 3 petites vis, ce qui permettra de fixer fermement le manomètre sur une planche ultérieurement.
• Boucher les orifices arrières + et - à l’aide des bouchons ; il est suggéré de faire des joints d’étanchéité avec du ruban de Téflon.
• Fixer en position verticale le manomètre sur une planche de bois et mettre à niveau.
• Mettre le manomètre à zéro.
• Insérer le boyau dans le port indiquée par un -.
• Installer le tuyau de mesure sur le port - et aller le déposer de façon à mesurer la pression dans la zone de travail.
• Démarrer la machine à pression négative et observer les mouvements de l’aiguille.
