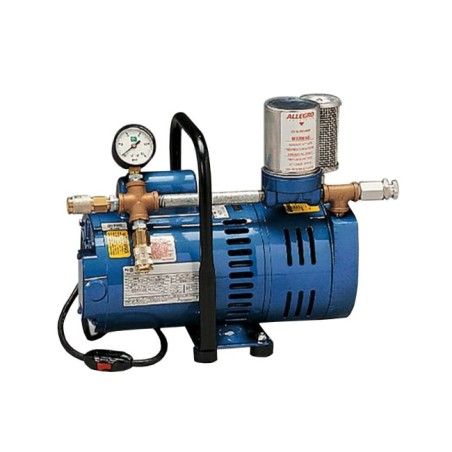

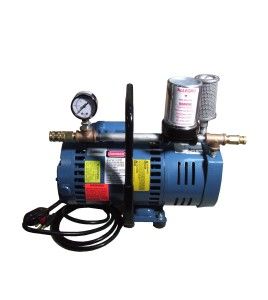

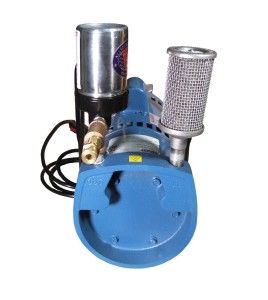

Pompe d’air ambiant de 3/4 CV, pour respirateur à adduction d’air en basse pression d’Allegro, no 9821.

Cette source d’air fait partie intégrante d’un système de protection respiratoire à adduction d’air à basse pression, du fabricant Allegro. La pompe est conçue pour transférer de l’air respirable d’un endroit non contaminé vers un travailleur nécessitant une protection respiratoire à adduction d’air. Les raisons pour utiliser ce type de système sont multiples. La plus populaire est certes l’application de peinture contenant des isocyanates par un travailleur portant la barbe. C’est le modèle tout désigné si vous avez besoin d’utiliser une cagoule pour un seul travailleur.

Code du fabricant Allegro : 9821 et no de modèle : A-750.

Cette pompe est suffisamment puissante pour fournir de l’air (10 cfm) à une personne équipée d’une cagoule ou bien à deux personnes équipées de demi-masques ou avec des masques plein visage. La longueur de boyau maximum permise est de 100 pieds. Cette pompe se branche à une prise de courant standard, éliminant le besoin de câblages spéciaux et les problèmes de compatibilité électrique. De plus, elle peut être facilement transportée d’un site de travail à un autre.

Cette pompe permet plusieurs configurations de parties faciales et de boyaux.

• 1 travailleur avec un demi-masque (RA9920) et un boyau de 50 ou 100 pi.

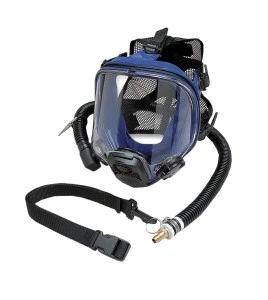

• 1 travailleur avec un masque plein visage (RA9901) et un boyau de 50 ou 100 pi.

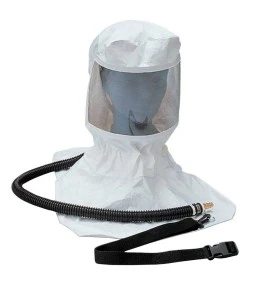

• 1 travailleur avec une cagoule (RA9910) et un boyau de 50 pieds, voir l’ensemble (RA9220)
• 1 travailleur avec une cagoule (RA9910) et un boyau de 100 pieds
• 2 travailleurs avec deux demi-masques et 2 boyaux de 50 pieds, voir l’ensemble (RA92052)
• 2 travailleurs avec deux demi-masques et 2 boyaux de 100 pieds
• 2 travailleurs avec deux masques plein visage et 2 boyaux de 50 pieds, voir l’ensemble (RA92002)
• 2 travailleurs avec deux masques plein visage et 2 boyaux de 100 pieds

Caractéristique spécifique de la pompe :

Partie extérieure :

• Base et boîtier en métal rigide
• Tuyauterie en laiton et acier galvanisé
• Raccord rapide OBAC
• Soupape de surpression réglable en laiton
• Poignée en acier
• Pompe peinte avec revêtement en poudre bleue
• Dimension: long. 16 po (40.6 cm) X larg. 9 po ( 22.8 cm) X hau. 13 po (33 cm)
• Poids 53 lb (24 kg)

Partie moteur :

• 3/4 CV (chevaux vapeur) approuvé UL.
• Puissance maximale : 10 pieds cubes par minute.
• Type de moteur : Sans huile, à palettes rotatives
• Palme rotative en carbone (4 unités/remplaçable) (5.0 cm [2 po] x 3.8 cm [1.5 po] x .55 cm [0.219 po]).
• Filtre d’entrée : matériel en feutre de 50 microns avec boîtier de filtre d’entrée fait d’un grillage métallique.
• Filtre d’échappement : HEPA 0.3 Micron
• Manomètre : 2 po (5.08 cm) de diamètre, boîtier en acier (0-15 psi [0-1.03 bar])
• Pression : 0.14 à 0.83 bar (2 à 12 psi) de travail (maximum de 1.03 bar [15 psi])
• Performance : 0-10 CFM (0-16.99 m³/h) à 60 Hz (ajusté via une soupape de surpression)

Autres caractéristiques :

• Niveau sonore : à la pompe : 90 dB à 6 pieds (1,82 m) : 74 dB à 10 pieds (3,04 m) : 72 dB
• Plage de température : 0 °C à 40 °C (32 °F à 104 °F)
• Volts : 115V/230 V AC, monophasé : 1725 tr/min à 60 Hz/
• Tirage actuel (9821) : 115V 9.05A/230V 4.6 A @ 60 Hz
• Cordon : 6 ’ (1.83 m) 16/3 AWG SJTW avec interrupteur marche/arrêt intégré fiche : NEMA intégré 5-15

Entretien :
Pour ne pas endommager la pompe, il est recommandé de fixer le boyau et la partie faciale avant de la démarrer. Remplacer les filtres d’entrée (RA9700-01) et de sortie (RA9700-02) après 200 heures d’utilisation. Remplacer les palmes de carbone (RA9700-51S) aux environs de 400 à 500 heures d’utilisation.

Restriction :
La pompe à air ambiant ne doit pas être utilisée avec une génératrice. L’entrée d’air de la pompe doit être située de manière à garantir un air respirable à tout moment. Il est essentiel de vérifier le niveau de risque associé lors de son utilisation. Le fabricant a conçu ses produits pour des environnements dont les concentrations de contaminant ne dépassent pas la limite causant la mort immédiatement.

Suggestions :
Si vous avez besoin d’aller chercher de l’air respirable au-delà de l’installation de la pompe, il existe un boyau de 50 pi muni d’adaptateurs (RA9700-65) pour ce cas. Prenez aussi la précaution d’avoir sous la main les pièces de rechange usuel telles que : le filtre d’entrée (RA9700-01), le filtre de sortie (RA9700-02) et pourquoi pas un kit de palmes (RA9700-51S). Prenez note que ces items sont disponibles sur commande spéciale seulement, le délai d’approvisionnement peut varier de 2 à 3 semaines.
